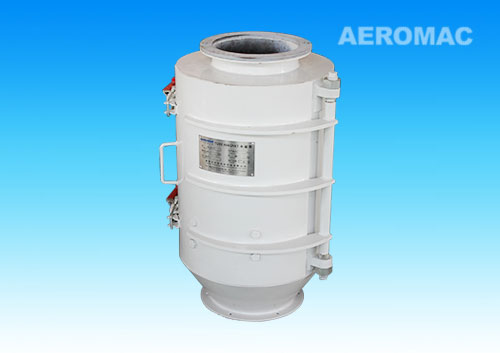

TCXT系列永磁筒 浏览量：5698 所属类别：清理设备系列
TCXT系列永磁筒主要用于各饲料加工厂和粮食加工厂中清理出粒料和粉料中的螺钉、螺栓、螺母、铁钉、垫圈、铁屑等磁性铁杂质。
上一篇：
TCQY 双层圆筒初清筛
下一篇：
SCY63 粒料初清筛
详细描述
用途及特点：TCXT系列永磁筒主要用于各饲料加工厂和粮食加工厂中清理出粒料和粉料中的螺钉、螺栓、螺母、铁钉、垫圈、铁屑等磁性铁杂质。
TCXT系列永磁筒结构简单，操作方便，不消耗任何动力，安装灵活，适用于各饲料和粮食加工厂，是一种高效可靠的除铁设备。
工作原理：
TCXT系列永磁筒由外筒体和磁体两部分组成，筒体通过上下法兰盘联接在输送管道中，其本身就构成了管道的一部分，磁体装在简体中央，依靠底座支承在简体的门上，磁体由不锈钢罩子和罩顶与物料隔开，物料从筒体与罩子的间隙中通过，由于间隙中充满磁场，混夹在物料中的磁性金属被磁化。在下落过程中，逐渐减速，并被吸附到罩子表面。清理磁体时，只需拉开筒门，使磁体转到筒外，人工清理其表面铁杂物即可。
主要技术性能规格：
| 型号 | 磁筒直径（mm） | 磁筒高度（mm） | 产量（t/h） | 机重（kg） | 磁筒表面磁感应强度（GS） | 磁性铁杂质除率（%） | |
|---|---|---|---|---|---|---|---|
| r=0.5 | r=0.75 | ||||||
| TXCT 15 | φ300 | 740 | 10 | 15 | ≥1600 | ≥98 | |
| TXCT 20 | φ400 | 740 | 20 | 30 | |||
| TXCT 25 | φ480 | 850 | 35 | 50 | |||
| TXCT 30 | φ540 | 920 | 45 | 70 | |||
磁选的基本原理:
磁选是一种利用磁场的吸力分离 磁性杂质的方法，磁性设备的主要工作构件是磁铁。根据产生磁场的方法不同，磁铁分为电磁吸铁及永久磁铁两大类。电磁吸铁一半用剩磁较小的“软铁”磁芯，在磁芯外面绕以线圈。当线圈通电时，则端头产生磁性而组成磁极。这类磁铁可以用不大的激磁电流产生很强的磁场，适用于选别弱磁性杂质。它可以随着电流的消失而失磁。其工作时需要消耗电能，一般适用于含弱磁性杂质高、接收量大的原料接收工段使用。
永磁铁主要是选用剩磁和矫顽磁力都较大的“硬磁”材料磁化而成。目前常用的有SrO6Fe2O3/NiCo/FeCrCo/NdFeB及SmCo等磁性材料。其主要特征见下表
| 锶钙铁氧体 | 镍钴磁钢 | |
|---|---|---|
| 成份 | SrO6Fe2O3 | 镍16% 铝9% 钴24% 铜3% 铁48%（合金） |
| 剩磁 Br | 3200高斯 | 1000高斯 |
| 矫顽力 HC | 2700奥斯特 | 600奥斯特 |
| 磁能积 BXH | 3×105高·奥 | 4×106高·奥特 |
| 持久性 | 使用10年左右充磁一次，外界振动对磁力影响较小，矫顽力大，适用于大面积的多级头磁路 | 1-2年充磁一次，矫顽力小，不宜做多极磁路，但温度系数较小，宜用作电子器件或精密仪表 |
| 牢固性 | 质硬而脆，易碎 | 质坚韧，不易碎 |
1、NdFeB烧结钕铁硼：剩磁10.5-13.4KGs、矫顽力＞11.0K0e、磁能积26-43MG0e；
2、SmCo烧结钐钴磁铁：8.5-11.5KGs、矫顽力＞15K0e、磁能积16-30MG0e
